Rarport z testów urządzeń AirHaul Nexus firmy smartBridges


1. Wprowadzenie.

Test został przeprowadzony z użyciem dwóch urządzeń AirHaul Nexus, zestawionych w dwóch punktach odległych od siebie w linii prostej o 40.5 kilometra.

Dokładny opis urządzeń dostępny jest tutaj.

Anteny którymi posłużono się w czasie testów posiadały dwumetrowe przyłącza CNT400:

(BP-50PA-28) Parabola XP po obu stronach mostu radiowego,

(BP-50PL-22) Panel MAX dla celów pomocniczych.

Pierwsza z lokalizacji to duży zakład przemysłowy, umiejscowiony poza terenem zurbanizowanym. Antenę zamocowano na platformie o wysokości ponad 60 metrów.

Druga lokalizacja to zakład przemysłowy znajdujący się w centrum 150 tysięcznego miasta, platforma jest umiejscowiona na wysokości około 84 metrów od ziemi.

Urządzenia są starannie zapakowane, posiadają komplet śrub i mocowań, w zetawie dostępne są m.in. słuchawki pomocne w dostrajaniu anteny oraz instrukcje w wersji elektronicznej oraz drukowanej.

Wstępna konfiguracja obu urządzeń polega na zaakceptowaniu warunków licencji i ustawieniu adresu IP (Zakładka Home | Summary Info).



2. Obliczenia teoretyczne.

Z pomocą w obliczeniach przychodzi kalkulator dostępny w urządzeniu AirHaul. Po wybraniu z menu Tools pozycji Link Budget Planning możemy wprowadzić interesujący nas dystans pomiędzy urządzenami, a także zysk anten, straty na okablowaniu i moc urządzeń.


Okno Link Budget Kalkulatora z wprowadzonymi danymi.

Uzyskany wynik dla tak zdefiniowanego zestawu to wymagane RSSI na poziomie -64 dBm.



2. Instalacja Root Bridge - lokalizacja 1.

Antena zostaje zainstalowana na maszcie i wycelowana w stronę odległego miasta przez jednego z inżynierów.

Polaryzacja anteny jest pozioma, o czym świadczy pozycja paska widocznego na radiatorze:

Właściwosci radiowe urządzenia AirHaul są następnie ustawiane zgodnie z parametrami widocznymi na rysunku poniżej:


Konfiguracja interfejsu radiowego.

Po kliknięciu myszką w napis Wireless Settings wpisujemy w pole Client authorization MAC adres MAC interfejsu radiowego urządzenia Remote Bridge.

Za pomocą słuchawek dokonywane jest wizowanie anteny do przygotowanej wcześniej w lokalizacji nr 2 anteny PANEL MAX. Antena wykorzystywana jest pomocniczo w pierwszym etapie zestawiania połączenia, ze względu na znaczną odległość obu miejsc.

W słuchawkach polepszanie się właściwości sygnału sygnalizowane jest tonem o coraz wyższej częstotliwości.



3. Instalacja Remote Bridge - lokalizacja 2.

W drugiej lokalizacji zainstalowany zostaje ten sam model anteny parabolicznej.

Po umocowaniu talerza anteny oraz urządzenia, podłączamy komputer, za pomocą którego monitorujemy stan pracy AirHaul:

Po kliknięciu myszką w napis Wireless Settings można dokonać zmiany paramterów pracy, przede wszystkim w pole MAC Address należy wpisać adres MAC interfejsu radiowego urządzenia Root Bridge. Ustawienia radiowe są takie, jak w urządzeniu Root Bridge.

Antena została ustawiona w polaryzacji poziomej, rozpoczyna się precyzyjne dostrajanie z pomocą laptopa. Tak przedstawiały się parametry sygnału po prowizorycznym ustawieniu anteny:

Osiągnięty poziom sygnału RSSI jest zbyt słaby (ok -85 dBm przy zalecanych -64 dBm). Poniżej przedstawiono zmiany zachodzące w charakterystyce sygnału podczas dokładnego ustawiania anteny:

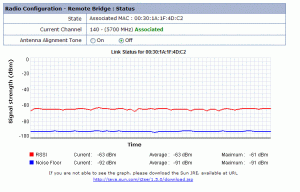

Po pewnym czasie inżynier zestawiający połączenie osiąga zadowalające parametry sygnału:

4. Test transferu.

Po uzyskaniu stabilnego połączenia zostały przeprowadzone testy tranfseru za pomocą narzędzia Link Test z menu Tools.

Osiągnięto maksymalną prędkość 12Mbps oraz stabilną prędkość 10Mbps, co potwierdziły późniejsze testy w których przesyłano plik za pomocą protokołu FTP.
